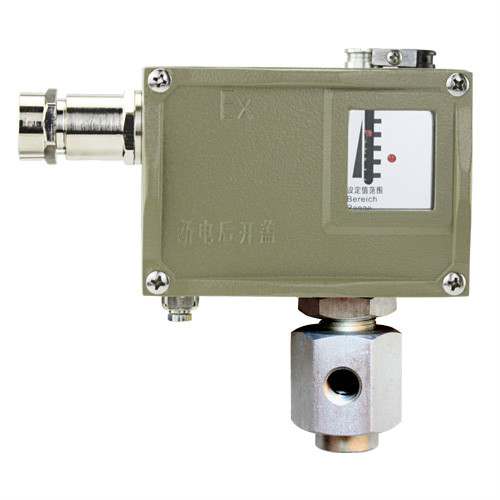

高壓防腐壓力開關
應用領域：
主要適用于穩定性液體或氣體的壓力控制，可用于腐蝕性介質。產品特點：
- 1、產品適用溫度范圍大；
- 2、可用于腐蝕性介質。
高壓防腐壓力開關采用波紋管式的傳感器，可用于空氣、氣體、水蒸氣等中性氣體和水，油及制冷劑等液體介質，控制器的設定值可調，調節范圍0.02～1.6MPa，工作壓力范圍0.05～2.5MPa。
當測量介質壓力變化時，高壓防腐壓力開關的傳感器根據介質壓力的變化發生相應位移。同時通過相應的機構將作用力在微動開關觸點上。在此作用力下微動開關觸點相應產生位移，當位移量超過觸點行程時，微動開關發生通斷動作。
1.儀表參數
|
工作參數 |
普通型 |
防爆型 |
|
工作粘度: |
＜1x10-3m2/s |
＜1x10-3m2/s |
|
開關元件 |
微動開關 |
密封開關 |
|
防爆等級 |
/ |
Exed II CT4~T6 |
|
外殼防護等級 |
IP65 |
IP65 |
|
環境溫度 |
-40℃-50℃ |
-20℃-50℃ |
|
介質溫度 |
0-120℃ |
0-95℃ |
|
安裝位置 |
/ |
壓力垂直向下 |
|
抗振性能 |
511: 40m/s2 ； 511K： 20m/s2 |
Max. 20m/s2 |
|
重復性誤差 |
≤1% |
≤1% |
|
觸點容量 |
AC 220V ,6A(阻性) |
DC 250V ,0.25A(阻性), 60W max. AC 250V ,5A(阻性),1250VA max. |
| 序號 |
對應設定值調節范圍 |
耐壓 |
對應外形型號 |
|
01 |
-0.1~0 |
1 |
普通：01 |
|
02 |
-0.1~0.1 |
||
|
03 |
-0.1~0.16 |
||
|
04 |
-0.1~0.25 |
||
|
05 |
0~0.1 |
||
|
06 |
0~0.16 |
||
|
07 |
0.01~0.25 |
||
|
08 |
0.02~0.4 |
2 |
普通：02 |
|
09 |
0.03~0.6 |
||
|
10 |
0.03~1 |
||
|
11 |
0.05~1.6 |
5 |
普通：03 |
|
12 |
0.05~2.5 |
||
|
13 |
0.3~6.3 |
8.5 |
|
|
注： 耐壓值的含義：在實際工作中，即使短暫的壓力峰值也不能超過這個值。 |
|||
|
（高壓防腐壓力開關）型 號 |
（高壓防腐壓力開關）說 明 |
||||
|
BL-Y511 |
□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
B |
|
|
|
切換差不可調 |
|
K |
切換差可調 |
||||
|
設定值調節范圍 |
01 |
設定值調節范圍參照設定值參照表 |
|||
|
02 |
|||||
|
03 |
|||||
|
04 |
|||||
|
05 |
|||||
|
06 |
|||||
|
07 |
|||||
|
08 |
|||||
|
09 |
|||||
|
10 |
|||||
|
11 |
|||||
|
12 |
|||||
|
13 |
|||||
|
連接方式 |
G |
G1/4內螺紋 |
|||
|
防爆等級 |
F |
無防爆 |
|||
|
E |
Exed II CT4-T6 |
||||
